Nút Thang Máy – Hướng Dẫn Chọn Và Lắp Đặt Cho Thang Máy Gia Đình

Nút thang máy tưởng chừng chỉ là một chi tiết nhỏ không đáng chú ý nhưng giữ vai trò then chốt trong việc vận hành an toàn và trải nghiệm người dùng của thang máy trong gia đình.

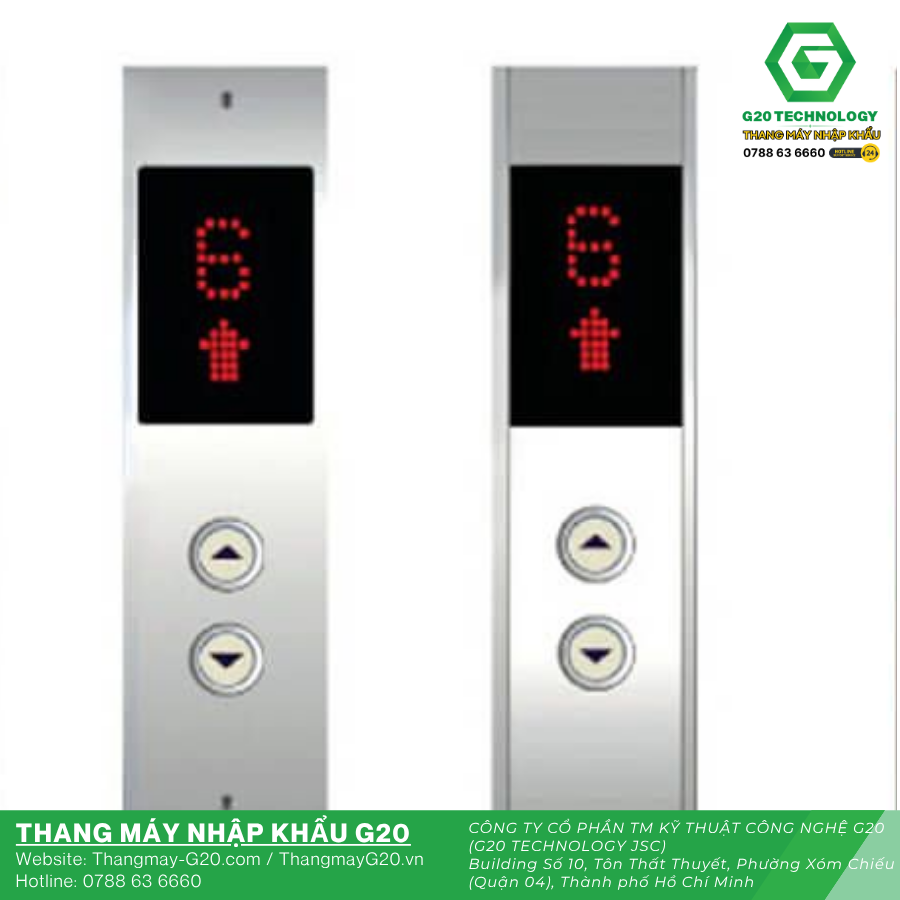

nút thang máy lên xuống cơ bản

Nút thang máy là gì ?

https://www.youtube.com/watch?v=9uNQTWqoDIA

Nút thang máy là thiết bị điều khiển dạng cơ hoặc điện tử dùng để thực hiện các lệnh: gọi thang, chọn tầng, mở/đóng cửa, dừng khẩn cấp, và các chức năng đặc biệt khác.

Vai trò: Là giao diện chính giữa người dùng và hệ thống thang máy; đảm bảo người dùng có thể điều khiển hành trình thang, báo sự cố, gọi trợ giúp; góp phần nâng cao khả năng tiếp cận cho người khuyết tật nếu được thiết kế phù hợp.

Tầm quan trọng: Chất lượng và bố trí nút ảnh hưởng trực tiếp đến an toàn, tiện nghi và thẩm mỹ của thang máy. Nút kém chất lượng dễ hỏng dẫn đến việc gây kẹt lệnh, ảnh hưởng vận hành và tạo rủi ro.

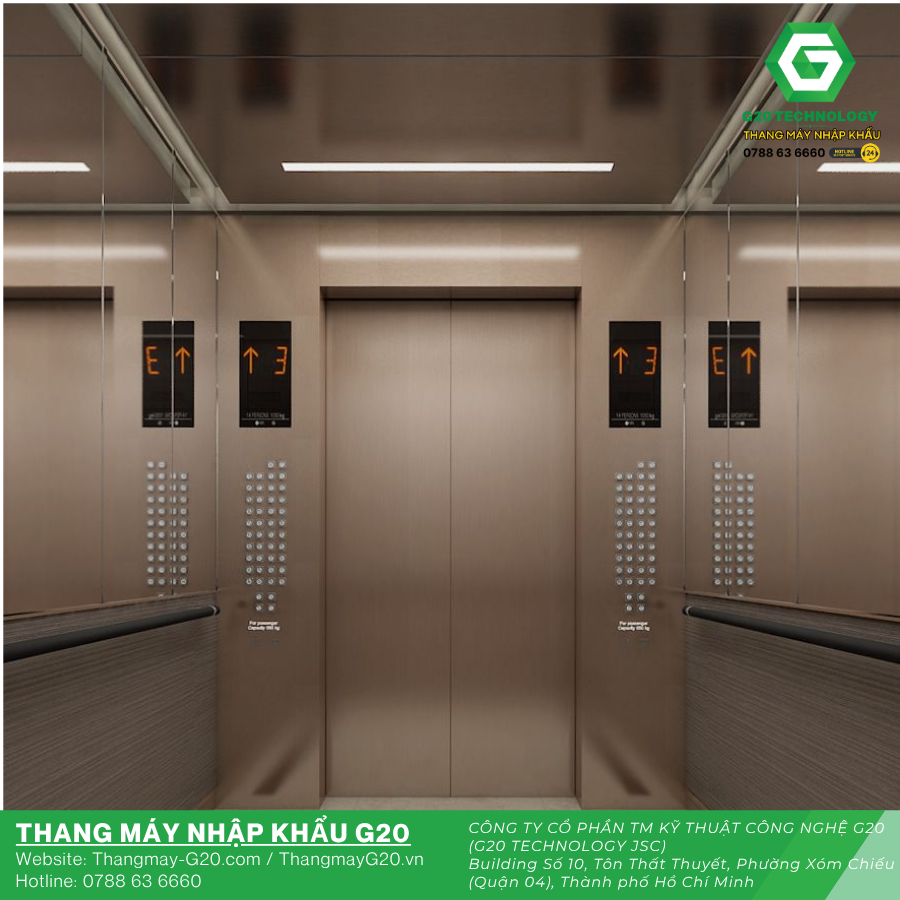

hệ thống nút thang máy nhiều tầng

Thang máy quan sát nhập khẩu MATIZ – PANORAMIC PL (630-1350)/ Có phòng máy

Các loại nút thang máy phổ biến

• Nút cơ (cơ khí)

Đặc điểm: Thường là công tắc cơ học, giá rẻ, đơn giản, dễ thay thế.

Ứng dụng: Thang máy cũ, thang tải nhỏ, hoặc nơi yêu cầu chi phí thấp.

Hạn chế: Tuổi thọ và độ bền kém hơn nút điện tử, ít tính năng (không tích hợp đèn LED hay mã hóa).

• Nút điện tử (cảm ứng, phím màng)

Đặc điểm: Thiết kế hiện đại, có đèn LED hiển thị, phím màng mỏng, cảm ứng chạm.

Ưu điểm: Thẩm mỹ cao, dễ lau chùi, tích hợp được nhiều tính năng (đèn nền, khóa trẻ em, màn hình hiển thị).

Hạn chế: Giá cao hơn, cần nguồn điện ổn định và kỹ thuật sửa chữa chuyên dụng.

• Nút khẩn cấp (Alarm / Emergency Stop)

Chức năng: Gọi báo chuông, âm thanh, kích hoạt mic đưa tín hiệu thông tin đến trung tâm cứu hộ hoặc quản lý tòa nhà.

Tiêu chuẩn: Phải có trên mọi cabin thang máy; dễ nhận biết (màu đỏ hoặc có biểu tượng) và hoạt động ngay cả khi mất điện (thông qua nguồn dự phòng).

• Nút gọi tầng ngoài (Call Button)

Thường được đặt ở bảng điều khiển tầng, dùng để gọi thang tới tầng mong muốn.

Thiết kế: Thường có hai nút: Lên (Up) và Xuống (Down) cho tòa nhà có nhiều tầng, ở thang gia đình có thể chỉ 1 nút tùy cấu trúc.

• Bảng nút trong cabin (Car Operating Panel – COP)

Tập hợp nút chọn tầng, nút mở/đóng cửa, nút dừng khẩn cấp, nút gọi trợ giúp, đèn báo lỗi.

Yêu cầu: Phải rõ ràng, dễ thao tác, bố trí theo tiêu chuẩn tiếp cận (chiều cao, ký hiệu Braille cho người khiếm thị)

Thang máy quan sát OTIS – OH 5000 GLASS (800-1600)/ Có phòng máy

nút thang máy có đèn hiển thị

Tiêu chuẩn kỹ thuật và an toàn cho nút thang máy

• Tiêu chuẩn an toàn: Đạt EN81, TCVN hoặc tiêu chuẩn của nhà sản xuất.
• Độ bền & bảo vệ: Chịu điện áp định mức, chống rung, chống ẩm/bụi theo IP; tuổi thọ nhấn lên đến hàng triệu lần.
• An toàn khẩn cấp: Nút báo khẩn phải luôn hoạt động, có thể kết nối trung tâm cứu hộ hoặc ARD.
• Tiếp cận cho mọi đối tượng: Lắp ở độ cao phù hợp (90–120 cm), có ký hiệu Braille và đèn nền hỗ trợ người khiếm thị.

Thang máy quan sát xuất xứ Thái Lan MITSUBISHI – OBSERVATION (250-630)/ không phòng máy

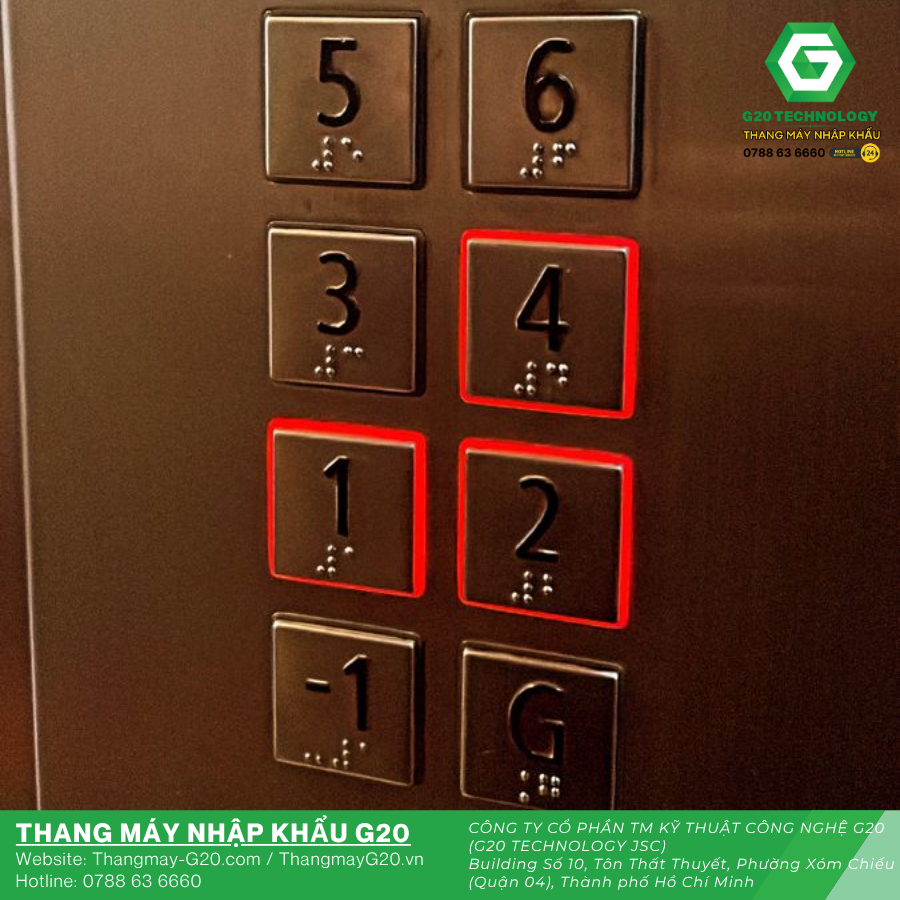

nút thang máy có vân nổi dành cho người khiếm thị

Cách chọn nút thang máy phù hợp cho thang máy gia đình

Xác định chức năng cần thiết

Thang máy gia đình thường cần: nút gọi tầng ngoài, bảng nút trong cabin với các tầng tương ứng, nút mở/đóng cửa, nút báo khẩn, khóa trẻ em.

Chọn theo vật liệu và thiết kế

•  Inox chống gỉ: Phù hợp thẩm mỹ và bền cho môi trường ẩm.
•  Nhựa ABS hoặc phím màng: Giá rẻ, nhiều màu sắc, dễ bảo trì.
•  Kính cường lực cho phím cảm ứng: Sang trọng nhưng cần bảo vệ khỏi va đập.

Lựa chọn theo độ bền và tiêu chuẩn IP

Môi trường lắp đặt ẩm ướt hoặc khu vực công cộng nên chọn nút có mức bảo vệ IP cao (IP54 trở lên).

Ưu tiên nút có tuổi thọ cơ học cao, chịu được tác động mạnh.

Quy trình lắp đặt nút thang máy — lưu ý kỹ thuật

• Lập bản vẽ vị trí: Xác định vị trí bảng gọi tầng và bảng trong cabin theo tiêu chuẩn tiếp cận và thẩm mỹ.
• Chuẩn bị nguồn và dây tín hiệu: Dây điều khiển phải đúng tiết diện, đi theo ống luồn, có đánh mã rõ ràng.
• Lắp đặt vật lý: Cố định mặt bình thường bằng ốc, gioăng chống ẩm, đảm bảo mặt phẳng và chiều cao phù hợp.
• Kết nối điện và kiểm tra chức năng: Kiểm tra từng nút: phản hồi đèn, âm thanh, gửi tín hiệu đến PLC/board điều khiển thang.
• Thử nghiệm an toàn: Kiểm tra nút dừng khẩn, nút mở/đóng cửa, nút báo khẩn hoạt động đúng khi mất điện (qua nguồn dự phòng) và ở các trạng thái lỗi.

Sự cố thường gặp và cách xử lý nút thang máy

• Nút không phản hồi: Kiểm tra dây kết nối, cầu chì, nguồn điện và board điều khiển.
• Nút bị dính/khó nhấn: Vệ sinh, thay phím hoặc phím màng.
• Đèn LED không sáng: Kiểm tra nguồn LED, thay module LED.
• Kích hoạt nhầm (nhiễu): Kiểm tra nối đất, chống nhiễu, cài đặt debounce phần mềm.

Lựa chọn nhà cung cấp nút thang máy uy tín

Tiêu chí lựa chọn: Thương hiệu có chứng nhận, dịch vụ hậu mãi, bảo hành rõ ràng, cung cấp phụ tùng thay thế.

Tham khảo nhà phân phối, công ty thang máy như G20 TECHNOLOGY (tham khảo danh mục thang máy gia đình)

Hoặc các thương hiệu lớn: Hitachi, Mitsubishi, Kone, Otis, Hyundai… thường cung cấp bảng nút theo tiêu chuẩn an toàn và tương thích với hệ điều khiển.

Yêu cầu bản vẽ kỹ thuật, tài liệu CO/CQ, hướng dẫn lắp đặt và biểu đồ nối dây khi ký hợp đồng.

nút thang máy tổng hợp mạ vàng sang chảnh

Tổng kết

Nút thang máy tuy nhỏ nhưng ảnh hưởng lớn đến an toàn và trải nghiệm sử dụng. Khi lắp đặt, hãy chọn nút bấm chất lượng, bền, đạt chuẩn an toàn.

Đối với thang máy gia đình, ưu tiên các nút gọi tầng, mở/đóng, nút khẩn cấp và bảng điều khiển rõ ràng; hoặc nâng cấp lên phím cảm ứng, đèn LED và hệ thống kiểm soát truy cập để tăng tính hiện đại và thẩm mỹ.
