Trong các dự án nhà ở cao tầng, văn phòng và trung tâm thương mại, kích thước thang máy tải khách quyết định công năng, chi phí và tiến độ thi công.
Bài viết sau tổng hợp tiêu chuẩn kích thước phổ biến, nguyên tắc thiết kế thực tế và quy trình G20 Technology áp dụng để tối ưu mặt bằng, giảm phát sinh và bảo đảm an toàn vận hành.
Tổng Quan Về Kích Thước Thang Máy Tải Khách
Kích thước thang máy tải khách gồm bốn nhóm thông số, mỗi nhóm có đặc tính và thông số riêng đáp ứng tải trọng, tốc độ và số điểm dừng của thang máy.
- Cabin: không gian thông thuỷ để chở người, hoặc chở hàng
- Cửa thang: chiều rộng và chiều cao của cửa
- Giếng thang: khoảng trống xây dựng gồm kích thước chiều rộng và chiều sâu lọt lòng. Giếng thang có thể có kết cấu Bê tông – tường gạch hoặc Khung thép – Ốp Kính bảo vệ.
- Overhead – PIT – Phòng máy: bao gồm khoảng vượt của tầng trên cùng (gọi là Overhead), kích thước độ âm của sàn hố thang (gọi là PIT) và chiều cao phòng đặt máy (nếu là thang có phòng máy). Nhóm thông số này quyết định Công nghệ, Thiết bị, và khoảng cách đảm bảo hành trình an toàn.

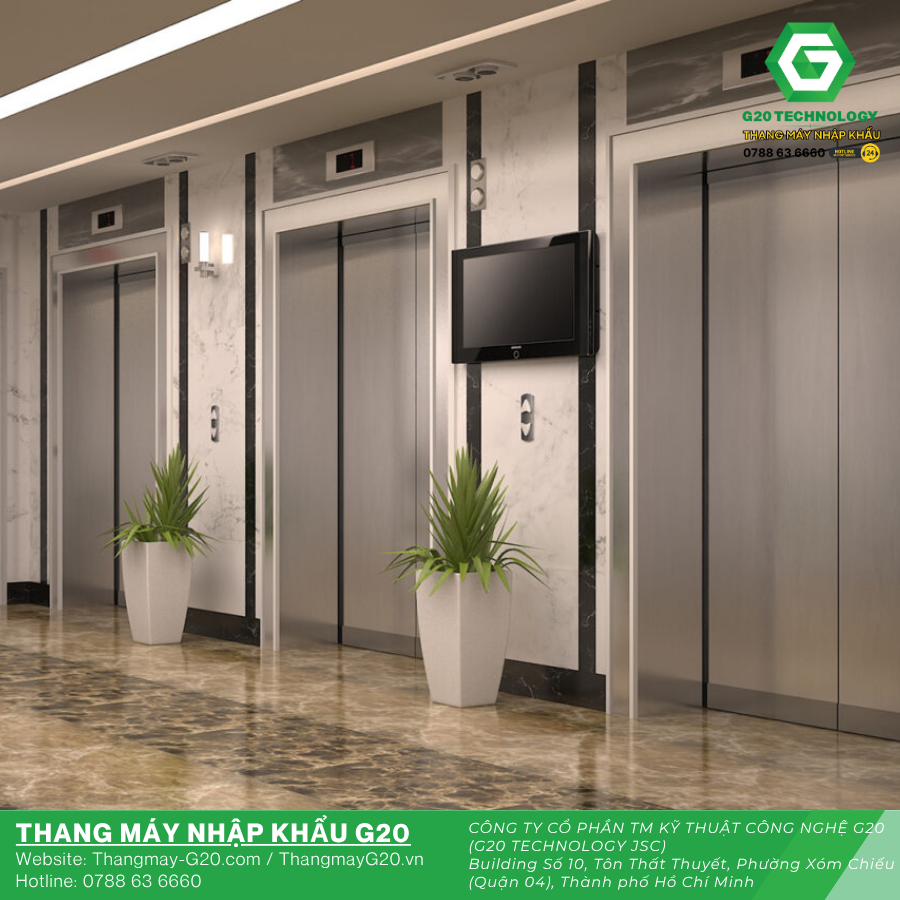

Sảnh thang máy tải khách được bố trí nhiều thang giúp tối ưu lưu lượng di chuyển tại công trình.
Nguyên Tắc Thiết Kế Kích Thước Thang Máy Tải Khách
Thiết kế đúng ngay từ đầu giúp tiết kiệm chi phí lâu dài. Để có được thông số kỹ thuật chuẩn, cần có sự tư vấn của các Đơn vị thang máy chuyên nghiệp.
Một vài lưu khí khi thiết kế kích thước thang máy tải khách
- Tải trọng và lưu lượng quyết định kích thước giếng thang.
- Mặt bằng và kết cấu quyết định phương án Công nghệ Có phòng máy hay không phòng máy.
- Công nghệ, Tốc độ và số điểm dừng quyết định thông số Overhead, PIT
- Kích thước Giếng thang quyết định kích thước cabin và Cửa
Kích Thước Thang Máy Tải Khách Tham Khảo Theo Tải Trọng Phổ Biến
Tải trọng từ 320–450 kg (4–6 người)
Phù hợp nhà thấp tầng và boutique office, chiều cao từ dưới 6 tầng trở xuống, thiết kế Không Phòng máy
Giếng thang từ 1650 × 1500 mm hoặc tham khảo thêm ý kiến của Chuyên gia Thang máy G20 Technology
Cabin: khoảng W1000 x D1000mm
Cửa thang: từ 700 – 750mm.
PIT từ 1100–1400 mm / OH từ 3800–4000 mm cho vận tốc tối thiểu 1.0 m/s, áp dụng cho thang không phòng máy

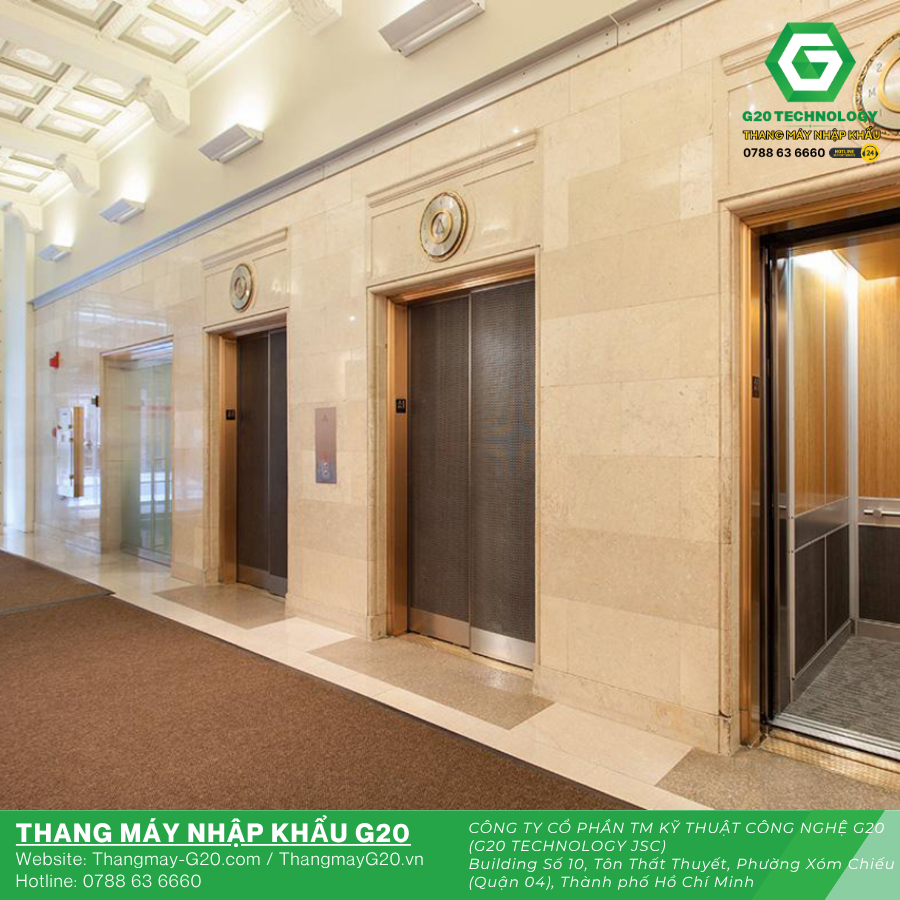

Thang máy tải khách là lựa chọn phổ biến trong khách sạn và văn phòng quy mô vừa.
Tải trọng từ 550–630 kg (8–9 người)
Thích hợp Biệt thự, khách sạn nhỏ và Tòa nhà văn phòng nhỏ, chiều cao từ dưới 10 tầng trở xuống, thiết kế không Phòng máy
Giếng thang W1850 × D1700 mm trở lên, hoặc tham khảo thêm ý kiến của Chuyên gia Thang máy G20 Technology
Cabin: khoảng W1100 × D1400 mm.
Cửa thang: từ 800mm.
PIT 1400–1500 mm / OH 4000–4200 mm cho vận tốc tối thiểu 1.5 m/s, áp dụng cho thang không phòng máy
Tải trọng từ 750–900 kg (10–13 người)
Dùng cho văn phòng hạng B và tòa nhà hỗn hợp, chiều cao từ dưới 15 tầng trở xuống, thiết kế không Phòng máy
Giếng thang tối thiểu từ W2050 x D1900 mm.
Cabin: từ 1400 × 1500mm.
Cửa thang: từ 900 mm.
PIT 1500–1600 mm / OH 4200–4500 mm phù hợp vận tốc 1.5 – 1.75 m/s.
Tải trọng từ 1000–1600 kg (15–21 người)
Phục vụ trung tâm thương mại , Chung cư và Công trình công cộng với lưu lượng cao, hành trình di chuyển trên 16 tầng, thiết kế Có Phòng máy
Giếng thang từ 2400–2800 × 2600–3200 mm.
Cabin: 1400–1600 × 1800–2200 mm.
Cửa thang: từ 1000–1200 mm, có thể dùng cửa mở tâm hoặc mở lùa
PIT 1600–1800 mm / OH 4800–5300 mm / Phòng máy: H 2200mm áp dụng cho tốc độ từ 1.75 – 3.5m/s

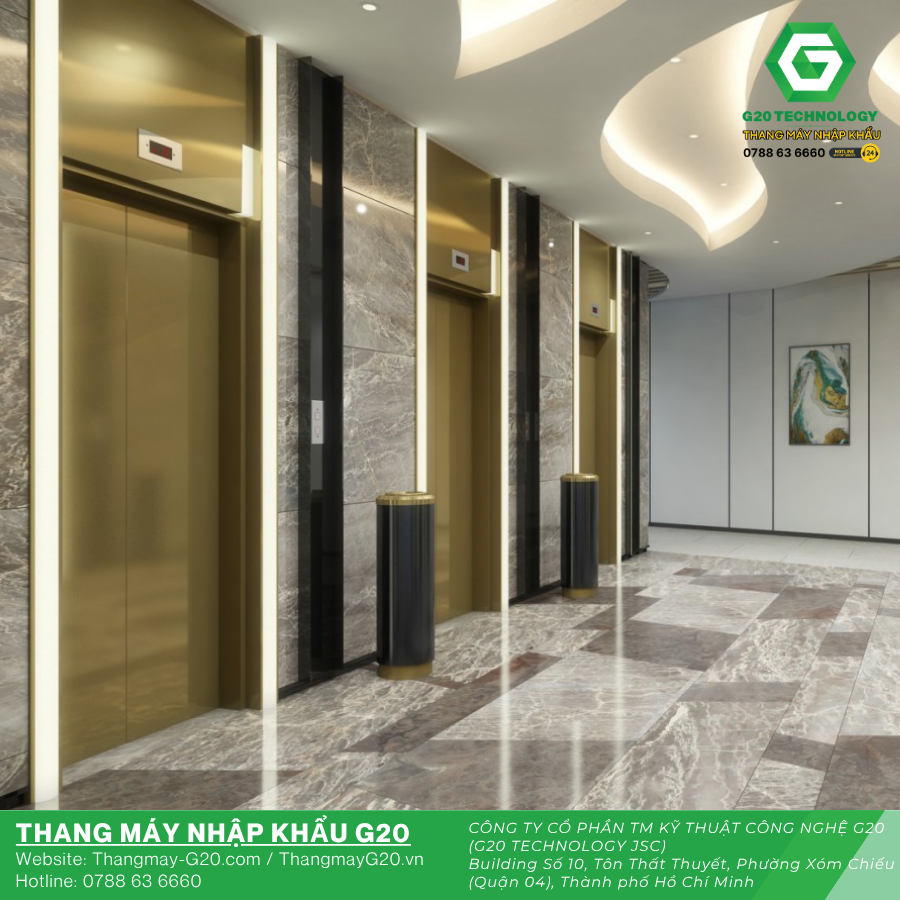

Thang máy tải khách cao cấp phù hợp công trình lưu lượng lớn trung tâm thương mại và cao ốc văn phòng.
Yếu Tố Ảnh Hưởng Đến Kích Thước Thang Máy Tải Khách
Lưu Lượng Theo Giờ Cao Điểm
Tần suất sử dụng xác định tải trọng và số thang. Tòa nhà nhiều điểm dừng cần cabin rộng hơn. Khối thương mại cần cửa thang lớn để rút ngắn thời gian ra vào.
Kiến Trúc Và Kết Cấu
Dầm, sàn và lõi cứng quyết định kích thước giếng thang. Mặt bằng hạn chế cần giải pháp cửa lùa lệch, điều chỉnh chiều sâu hoặc đổi hướng mở cửa.
Công Năng Và Vật Liệu Hoàn Thiện
Khách sạn và bệnh viện ưu tiên bề rộng cửa. Văn phòng ưu tiên tốc độ. Vật liệu inox, kính hoặc laminate ảnh hưởng đến kích thước hữu dụng của cabin.
Thang máy tải khách với thiết kế cửa vòm là điểm nhấn thẩm mỹ cho công trình cao cấp.
Giải Pháp G20 Technology Cho Mặt Bằng Hẹp Và Công Trình Cải Tạo
Thang Máy Không Phòng Máy (Mrl)
Động cơ đặt trong giếng thang giúp tiết kiệm không gian mái. Kích thước thang máy tải khách theo cấu hình MRL linh hoạt hơn. Giải pháp này rút ngắn thời gian thi công phần kết cấu.
Cửa Lùa Lệch Và Tối Ưu Chiều Sâu
Khi chiều rộng hố bị hạn chế, G20 đề xuất cửa lùa lệch và tối ưu chiều sâu cabin. Phương án này giữ được khẩu độ cửa phù hợp mà không tăng kích thước giếng thang quá nhiều.
Gia Cố Giếng Thang
Khung thép tổ hợp thay thế tường gạch trong công trình cải tạo. Cách làm này giảm tải trọng, tạo độ chính xác cao cho ray dẫn hướng và giúp thi công sạch, nhanh.
Quy Trình Đo Đạc Và Thiết Kế Kỹ Thuật Tại G20 Technology
Khảo Sát Hiện Trường
Kỹ sư đo đạc giếng thang, bề dày tường, cao độ dầm, không gian OH và PIT. Dữ liệu được chuẩn hóa thành bản đồ kích thước 2D/3D.
Chốt Cấu Hình Kích Thước Thang Máy Tải Khách
G20 đề xuất tải trọng, kích thước cabin, cửa thang, giếng thang và yêu cầu xây dựng tương ứng. Phương án tính đến lưu lượng, công năng và vật liệu hoàn thiện.
Hồ Sơ Kỹ Thuật Và Bản Vẽ Lắp Đặt
Khách hàng nhận bản vẽ shopdrawing, chi tiết kết cấu chuyên dùng, điểm neo, điện động lực và điều khiển. Hồ sơ thể hiện rõ thông số OH, PIT và yêu cầu che chắn an toàn.
Lưu Ý Quan Trọng Về Oh Và Pit Khi Chốt Kích Thước
Overhead (OH)
OH bảo đảm hành trình an toàn trên đỉnh cabin. Giá trị OH tăng theo tốc độ. Tòa nhà thấp tầng có thể dùng cấu hình tối ưu để hạ OH, nhưng vẫn tuân thủ quy chuẩn an toàn.
Pit (Hố Thang)
PIT đảm bảo hành trình giảm chấn dưới đáy cabin. Với công trình cải tạo, G20 có giải pháp PIT nông kết hợp giảm chấn đặc dụng. Phần cách ẩm và thoát nước cần được xử lý kỹ.
Tiêu Chí Lựa Chọn Cửa Thang Cho Trải Nghiệm Sử Dụng Tốt
Khẩu đậu cửa: Ảnh hưởng trực tiếp đến thời gian ra vào. Trung tâm thương mại nên chọn cửa 1000–1200 mm. Nhà ở và văn phòng vừa có thể dùng 800–900 mm.
Kết cấu cánh và cơ cấu đóng mở: Cửa hai cánh lùa trung tâm cho lưu lượng ổn định. Cửa ba cánh tăng khẩu độ trên giếng thang hẹp. Bộ truyền động cửa cần cảm biến cạnh nhạy và cơ chế chống kẹt.

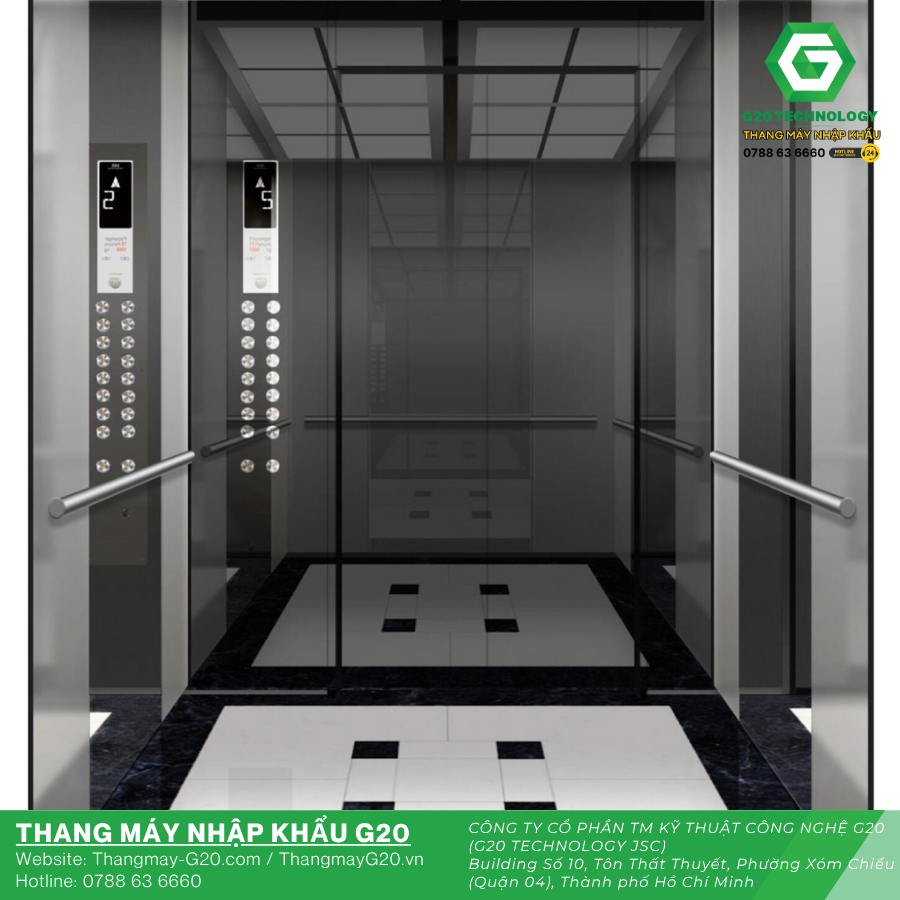

Nội thất cabin thang máy là phần chú trọng trải nghiệm người dùng và công thái học.
Dịch Vụ “Một Cửa” Đồng Hành Suốt Vòng Đời Thiết Bị
Tư Vấn – Lắp Đặt – Kiểm Định – Bảo Trì
G20 Technology làm việc theo một đầu mối. Quy trình liên tục từ khảo sát đến bàn giao. Sau lắp đặt, đội kỹ thuật hỗ trợ 24/7 và bảo trì định kỳ theo khuyến nghị nhà sản xuất.
Minh Bạch Tiêu Chuẩn
Mỗi thang bàn giao kèm biên bản thử tải, chứng nhận kiểm định và hướng dẫn vận hành bằng tiếng Việt. Khách hàng theo dõi lịch bảo trì và thay thế linh kiện trên nền tảng số của G20.
Chi Phí Và Tiến Độ Khi Lựa Chọn Kích Thước Thang Máy Tải Khách
Tối Ưu Chi Phí Sở Hữu
Kích thước hợp lý giúp giảm tiêu hao điện, tăng tuổi thọ linh kiện và hạn chế dừng máy. G20 tính toán tổng chi phí sở hữu theo vòng đời để khách hàng dễ quyết định.
Kế Hoạch Tiến Độ Rõ Ràng
Tiến độ được gắn với các mốc: phê duyệt bản vẽ, hoàn thiện giếng thang, cấp điện tạm, lắp đặt, thử tải và kiểm định. Mỗi mốc có checklist nghiệm thu minh bạch.
Kết Luận
Kích thước thang máy tải khách là biến số cốt lõi trong thiết kế tòa nhà hiện đại. Chọn đúng cấu hình ngay từ giai đoạn đầu giúp tối ưu công năng, chi phí và an toàn.
Với kinh nghiệm triển khai đa dạng dự án và quy trình kỹ thuật chuẩn, G20 Technology đồng hành từ khảo sát, thiết kế đến vận hành ổn định dài hạn.
Doanh nghiệp và chủ đầu tư có thể tin cậy vào giải pháp đo ni đóng giày, tuân thủ quy chuẩn, tối ưu mặt bằng và đảm bảo trải nghiệm người dùng trong mọi khung vận hành.
